1.性能特点：
自动化成度高、整体性强、操作方便，效率高。采用计量泵投加，可以投加到高位和压力管道。
供电380V,另配有一个无源信号接口可与其它水泵或设备连锁运行。配有三个承插式接口DN15管材UPVC，进自来水口（与自来水管对接）、出氯口（接到消毒池或管道）、排氢气口接室外。
2.设备组成：
由溶盐箱、软化水装置、软化水箱、浓盐水泵、稀释水泵、氢气检测仪、余氯检测仪、电解槽、储液箱、投加泵、酸洗系统、高频电解控制系统等组成。
3.工艺：
自来水通过电动阀进入软化水装置产生的软化水一路进入软化水箱，另一路进入浓盐水箱（软水箱和浓盐水箱内都设有液位浮球自动补水），再由软化水泵和浓盐水泵通过比例调节混和进入电解槽。电解槽为透明亚克力材质目测电解槽内加满盐水，启动电解电源和排氢风机，调节好与产氯量相对应电流，产生的次氯酸钠进入储液箱，再由投加计量泵送到消毒点。设备自动状态运行受储箱高、中、低液位控制低于中液位时自动工作到高液位时停止往复运行，低液位时投加泵不工作。进自来水口设有水压控制水压低于0.2MPa压力时设备不工作，电解槽设有温度控制，在高于设定值时报警停止运行。
4.设备参数选型

中型次氯酸钠发生器工艺流程图：

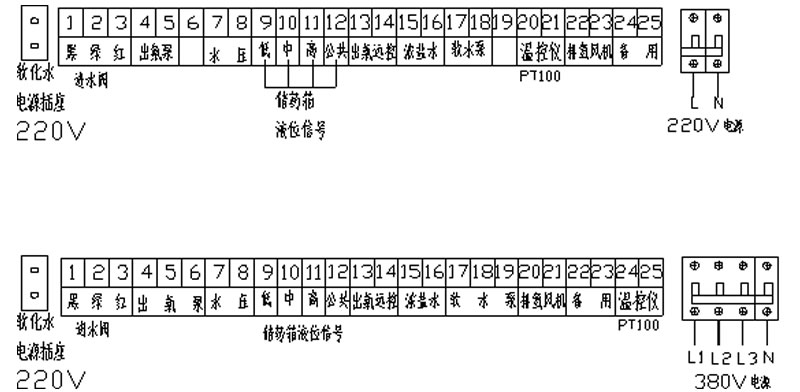

自动型电器接线图：

内部控制线路出厂全部安装好， 13、14是出氯泵自动运行信号，13-14接通出氯泵工作断开停止工作，如果没有信号接入就用电缆断接好直接面板上启动。产氯量500g/h以下配220V电源，500g/h以上配380V电源根据左侧铭牌功率配电缆。

自动型次氯酸钠发生器控制说明：

过热、过流为电器内部故障出现这种情况只能厂家解决。
电解超温为电解槽内电解温度超出设定值或感温线接触不良损坏。报警设备不能运行。
欠压是进入设备自来水压力不够。报警设备不能运行。
低液位是次氯酸钠储箱内液位过低，出氯泵不能工作。
电压、电流、温度为显示设备运行状况，设备都是在稳流状态下运行，指示灯亮为稳流不亮为稳压，根据右侧铭牌上额定输出最高电流下浮30%进行调整。
